| beleuchtung der armaturen |
|
|
|
|
Mahlzeit!
Zwei Fragen an euch:
1.) hat schon mal jemand die Instrumentenbeleuchtung (neben dem siko) auf LED umgebaut und wenn ja, wie habt ihr das hinbekommen wg. Widerständen usw.?!
2.) bekommt man die diese originalen mistbirnen aus dem tacho und den anderen instrumenten eigentlich ausschließlich beim nissan händler??
Danke + Gruß
 |
| Wenn du Schmetterlinge im Bauch haben willst, musst dir Raupen in den Ar.... stecken ! |
|
| Beitrag vom 07.09.2011 - 17:44 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 970 Beiträge - Scriptkiller
|
 |
|
Haben sehr viele aus der schweiz gemacht, war eine sammelbestellung.
Bye
Sascha
|
| Nissan 300ZX Twinturbo, Infiniti FX45, Nissan Micra K12 C+C, Kawasaki ZX-9R |
|
| Beitrag vom 07.09.2011 - 19:40 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 1017 Beiträge - Alleswisser
|
 |
|
Ist eigentlich recht unproblematisch, ich habe meine vor knapp 2 Jahren umgebaut.
Bestell dir einfach LEDs bei ebay, dort kannst du angeben mit welchen Widerständen die geliefert werden sollem. Dann nimmst du die für 12 Volt und sie schicken dir dann automatisch Widerstände für den Einbau in 12Volt Systeme. Es ist Wichtig beim Umbau zu beachten wo + und - ist da die LEDs, sonst nicht leuchten. Desweitern ist es wichtig den richtigen LED Typ zu wählen wegen der Ausleuchtung.
Hab da wirklich viel rumprobiert mit verschiedenen Abstrahlwinkeln usw., aber als die Besten haben sich die Diffusen erwiesen. Anders zum Beispiel bei der Ambiente Beleuchtung die ich gebaut habe, da waren punktuelle besser.
Zum Einbau selber ist noch zu sagen, dass ich jede LED fest eingelötet habe und immer wieder mit einer kleinen Batterie getestet habe, wie die Ausleuchtung ist. Denn wenn du LEDs einlötest ist die Position variable und nicht wie mit den rengeschraubten Birnen fix.
Hier hat du mal einen Link von Ebay (5mm LED sind für den Tacho bestens geeignet):
http://www.ebay.de/itm/50-diffuse-Leuchtdioden-rot...483ff05 4f2
Gibt aber auch jede Menge andere Anbieter in allen möglichen Farben. Es ist eh am Besten sich erstmal auf eine Farbe festzulegen und dann von verschieden Anbietern mit verschiedenen Lichtstärken zu experimentieren, damit man dann genau das trifft was man haben will. Wenn du möchtest kann ich hier entweder ein paar Bilder von meinem Umbau hochladen, oder dir schicken.
Gruß
Martin
PS: Falls du die kleinen Birnen haben möchtest kannst du sie bei mir günstig erwerben, denn ich brauch diese nicht mehr :-).
Dieser Beitrag wurde 1 mal editiert, zuletzt von Pladinmadin am 08.09.2011 - 09:13.
|
| Beitrag vom 08.09.2011 - 09:09 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
Hattest du Bilder eingestellt ?
Äh brauch ich irgendwo auch die 3mm ?
Gruß Molan
|
| Beitrag vom 19.02.2012 - 19:46 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 1017 Beiträge - Alleswisser
|
|
|
Hey Molan,
also für alle Birnen die ich im Z ersetzt habe, sind ausschließlich 5mm diffuse LEDs zum Einsatz gekommen. Vielleicht mache ich mal ein Thema auf wo ich meine gesamten LED Umbauten einstelle  . Wird aber vorm Wochenende denk ich nichts. Wenn du schnell Bilder brauchst kann ich dir welche zuschicken.
Gruß
Martin
|
| Beitrag vom 20.02.2012 - 08:59 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
Hi Martin,
Ich hab zwar 2-3 Bilder gefunden wäre aber doch interessant wie du Sie positioniert hast bzw. hast du die LEDs dann eingeklebt oder passen die noch auf die orginal Sockel zum einschrauben ? Also incl. Widerstand.
Ich habe jetzt mal vorsorglich 50 rote / weiße / blaue bestellt sind ja nicht allzu teuer.
Ich denke mal dir Menge reicht übrig.
Mailadresse hab ich dir geschickt - also dann mal danke im Vorraus ;-)
Gruß Molan / Sascha
|
| Beitrag vom 20.02.2012 - 10:10 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 1017 Beiträge - Alleswisser
|
|
|
Jede LED die ich bisher eingebaut habe ist verlötet. Die Beinchen inklusive Widerstand hab ich auf die Kontaktflächen für die bisherigen Lampenfassungen gelötet, dadurch ist es dann nachher auch möglich durch testen und an den Beinchen verstellen die optimale Ausleuchtung zu finden. Manchmal ist die Position der LED schon ziemlich anders als sie vorher war(z.B. Fernlicht, Fensterheber, Heckscheibenheizung um nur ein paar zu nennen) und genrell sind halt nur diffuse zu empfehlen.
Gruß
Martin
PS: @Molan Bilder gibts heute abend, ist auf der Arbeit ein bißchen schwierig ;-)
|
| Beitrag vom 20.02.2012 - 11:55 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
OK habe fertig - zumindest fürs Erste.
Die BIlder waren echt hilfreich aber ich habe dann doch noch die 3mm für die Statuslampen an den Schaltern gebraucht sowie für die Warnblinkanlage.
Im gesamten waren es 1,5 Tage Arbeit weil ich noch Trenner beim Display der Klima und der Temperaturegelung reinmachen wollte.
Auch die andere Bestückung in der Leutweitenregelung war noch ein ziemliches Gefummel. Irgendwie sind die europäischen Flossen fast zu groß für sowas.
Schade das so wenig Teile drum herum in der Lady sich nur schlecht beleuchten lassen aber gut was nicht iss kann ja noch werden.
Gruß Molan
Dieser Beitrag wurde 2 mal editiert, zuletzt von Molan am 26.02.2012 - 04:56.
|
| Beitrag vom 26.02.2012 - 04:54 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 1017 Beiträge - Alleswisser
|
|
|
Geht aber auch mit 5mm, hab ich jedenfalls bei mir so gemacht  . Ist auf jeden Fall ganz schön geworden meinen Glückwunsch.
Kannst du vielleicht nochmal Detail-Bilder von deinem Tacho reinstellen, oder mir schicken?
Du bist der erste den ich kenne der sich die Scheiben wirklich bestellt und eingebaut hat. Überlege nämlich schon länger ob ich die gegen meine Birba-Scheiben tauschen soll.
Gehen aber nicht bis 300, oder? Sollten ja Mal extrawelche angefertigt werden per Sammelbestellung übers Forum.
Gruß
Martin
PS: Bitte Tag- und Nachtbilder
|
| Beitrag vom 26.02.2012 - 08:37 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 1017 Beiträge - Alleswisser
|
|
|
Gerade hab ich erst geschnallt was du mit den Statuslämpchen meinst und da hast du Recht, für die geht es nur mit 3mm. Interessant ist auch das, dass Wischersymbol bei dir beleuchtet ist. Wusste gar nicht das da ein Lämpchen drin ist, war bei mir wohl schon immer kaputt, werd da dann wohl nochmal eine reinlöten, jetzt wo ich weiß das man dieses Feld auch zum Leuchten bringen kann .
Hier mal Bilder von mir(gut du kennst sie ja schon, aber für den Rest)
Ps: irgendwie gehen diese Bilder mal wieder nur mit Firefox oder anderen Programmen als den IE zu sehen. Versteh nicht warum das mal mit dem IE geht und mal nicht.
Dieser Beitrag wurde 1 mal editiert, zuletzt von Pladinmadin am 26.02.2012 - 10:10.
|
| Beitrag vom 26.02.2012 - 10:07 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 792 Beiträge - Scriptkiller
|
 |
|
Ehm, eine Frage:
Was ist das eine Software auf dem 7-zoll Screen? Und wie hast du das hingekriegt? Hast du einen Car-PC eingebaut?
|
| Beitrag vom 26.02.2012 - 13:16 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 1017 Beiträge - Alleswisser
|
|
|
Wie man auf Bild 2 vielleicht erkennen kann habe ich einen PC ins Handschuhfach gebaut und die Software ist TCTalk, welches du auch hier im Forum downloaden kannst. Der PC ist über das Consult Kabel mit der ECU verbunden und so kann man alles auswerten usw.
|
| Beitrag vom 26.02.2012 - 14:38 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
Also,
Die 300km/h Scheiben sollen irgendwann kommen bei denen in Polen - Ich habe ihm zumindest von meinem 300er Tacho das Ganze vermessen und gescannt als Vorlage geschickt.
Mal abwarten. Auf jeden Fall war das der Grund warum ich erstmal den 280er eingebaut habe.
Die Beleuchtungselemente im Warnblinkschalter und das von dem Scheibenwischer findest du nur durch Zufall oder wie in meinem Fall über den Schaltplan.
Von Außen sieht man die Birnchen überhaupt nicht.
Wenn ich noch irgendwo was übersehen hab bin ich aber für Tipps sehr empfänglich ;-)
Ich stell aber noch die ganzen Bilder rein.
Gruß Molan
Achso ergänzend zu den Plasmascheiben:
Ich find die Dinger ganz Ok - man sollte die Anschlüsse nach Eintreffen nochmals nachlöten und extrem vorsichtig mit der Oberfläche sein das sonst das Wabenmuster schnell futsch ist.
Die Stanzlöcher für die Nadelanschläge hab ich noch ein bisschen nachgepinselt weil das Weiß aus den Folienschichten darunter doch zu sehen war.
Ich hatte mich für die Variante entschieden bei der man die Nadeln alle abziehen muß - Die Fummellei danach den Tacho wieder richtig gesetzt zu bekommen ist schon etwas aufwendig - aber lohnt sich. Mein Tacho stimmt inzwischen 1:1 mit TCtalk und navi überein bis ca. 120km/h.
Beim Einbau sollte man zusätzlich drauf achten das die nadel später nicht schleift,
da die Scheiben auf die Orginale aufgeklebt werden.
Soooo nu aber ;-)
Update - die 300km/h Scheiben könnte man via Sonderbestellung bekommen für 130- 150 €
Dieser Beitrag wurde 3 mal editiert, zuletzt von Molan am 27.02.2012 - 12:27.
|
| Beitrag vom 27.02.2012 - 09:25 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
Hier die Bilder noch fürs Forum - Rest hast du via Mail
(Nur zur Info - im Tacho sind noch keine LED`s verbaut)

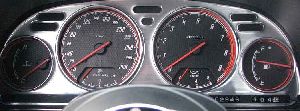

Tacho am Tag

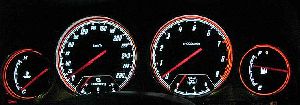

Tacho in der Nacht

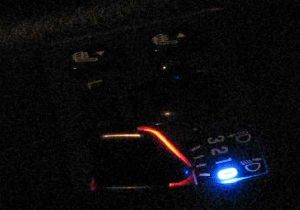

LED weiteres:
|
| Beitrag vom 27.02.2012 - 20:46 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 3718 Beiträge - Z-Forengott
|
 |
|
Zitat
Original geschrieben von Molan
Update - die 300km/h Scheiben könnte man via Sonderbestellung bekommen für 130- 150 € |
Hallo,
das habe ich bei dem Polen auch schon mal angefragt, da wollte er erst mal 200€ vorab, nur fürs erstellen und dann aber nochmal 70-80€ pro Satz
und ... dann noch mindestens 10 Stück abnahme. Evtl ist er ja heute umgänlicher :-)
Aber wenn du schon dran bist, warum läßt du nicht gleich welche machen, wo Ladedruck und Tank vertauscht ist.
Ladedruckscala bis 1,5 Bar und der Nulldurchgang versetzt.
zum besseren Verständnis:
Das Instrument kann man ja einstellen!
-0,7 unten
0 bei 1/4
0,5 bei 1/2
1 bei 3/4
1,5 bei vollausschlag
.... ist definitiv einstellbar und wäre dann auch besser ablesbar!
GruZZ
steve
|
